Installer un brasseur d’air ne se résume pas à choisir un modèle et le fixer au plafond. Dans les bâtiments professionnels comme dans les grands volumes tertiaires ou industriels, son efficacité dépend en grande partie de son positionnement.
Un appareil mal implanté peut entraîner des zones mal ventilées, une sensation d’inconfort thermique, voire une consommation énergétique inutilement élevée. À l’inverse, une implantation réfléchie permet d’optimiser la circulation de l’air, d’améliorer le confort des occupants et de maximiser les performances globales du système.
C’est précisément le rôle du calepinage : une étape de conception qui consiste à déterminer avec précision l’emplacement des brasseurs d’air dans un espace donné.
Dans cet article, nous allons voir comment fonctionne le calepinage, pourquoi il est déterminant, quels critères prendre en compte et quelles bonnes pratiques appliquer pour réussir l’implantation de ses brasseurs d’air.

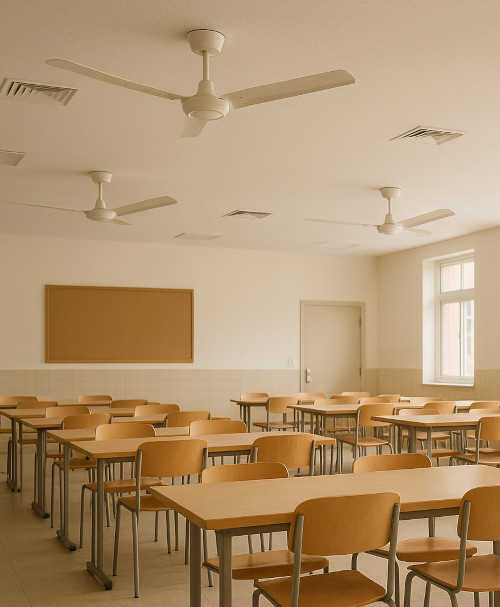

Qu’est-ce que le calepinage dans le cadre de la ventilation ?
Définition du calepinage appliqué aux brasseurs d’air
Le calepinage désigne la méthode qui consiste à organiser et répartir des éléments dans un espace en tenant compte de contraintes techniques, géométriques et fonctionnelles.
Dans le domaine de la ventilation et des brasseurs d’air, il s’agit de déterminer :
Leur interaction avec l’environnement (obstacles, hauteur, usage)
Paramètres à définir pour un calepinage efficace
Contrairement à une installation réalisée “au cas par cas”, le calepinage repose sur une réflexion globale. Il permet d’anticiper les zones de couverture, d’éviter les pertes d’efficacité et d’assurer une homogénéité du brassage de l’air dans tout le volume.
On passe ainsi d’une logique d’installation intuitive à une logique de conception optimisée.

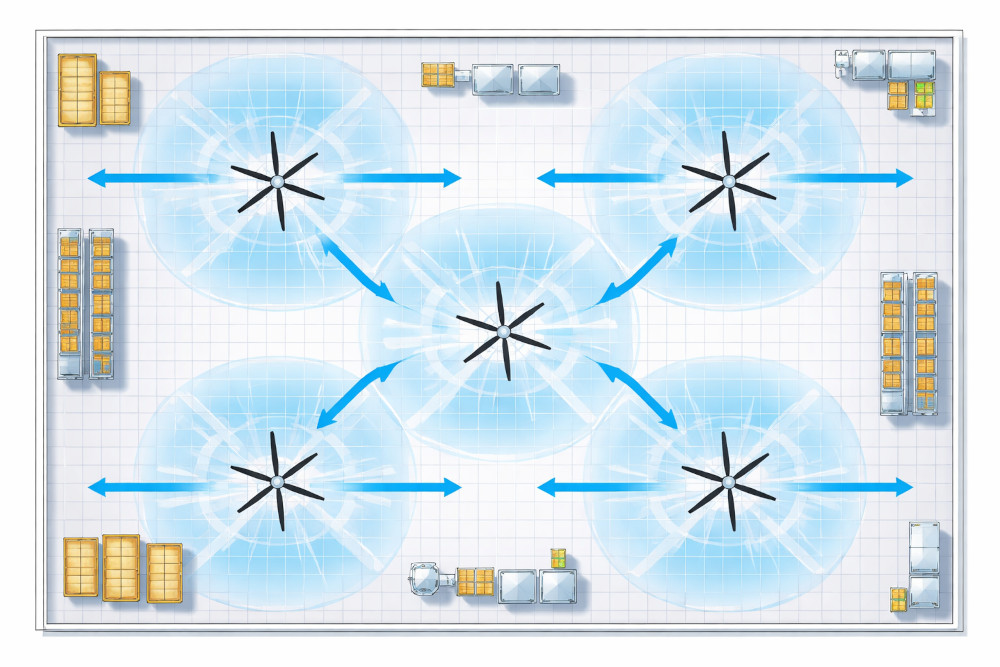

Pourquoi le positionnement des brasseurs d’air est déterminant ?
Le positionnement d’un brasseur d’air influence directement la qualité de la circulation de l’air dans un bâtiment.
Un mauvais placement peut entraîner :
Une sensation de confort hétérogène selon les zones
À l’inverse, un positionnement optimisé permet :
Une amélioration globale de l’efficacité énergétique
Les critères à prendre en compte pour un bon calepinage
Un calepinage efficace repose sur l’analyse de plusieurs paramètres techniques :
Surface et volume du bâtiment
Plus le volume est important, plus le nombre de brasseurs nécessaires augmente pour garantir une couverture homogène.
Hauteur sous plafond
La hauteur influence directement la portée du flux d’air et le type de brasseur à privilégier (plafonnier, HVLS, etc.).
Type de bâtiment
Chaque usage a ses contraintes spécifiques :
- Entrepôts logistiques
- Ateliers industriels
- Bureaux
- ERP (établissements recevant du public)
Obstacles présents
Machines, rayonnages, poutres, luminaires ou réseaux techniques peuvent perturber la diffusion de l’air et doivent être intégrés dans le calepinage.
Type de brasseur d’air
Les caractéristiques varient selon les technologies :
- Brasseurs à pales (flux vertical en cône)
- Brasseurs sans pales (diffusion plus homogène et horizontale)
Contraintes techniques
- Points de fixation
- Accès à l’alimentation électrique
- Normes de sécurité
- Contraintes structurelles du bâtiment
L’ensemble de ces paramètres permet d’établir une implantation cohérente et performante.

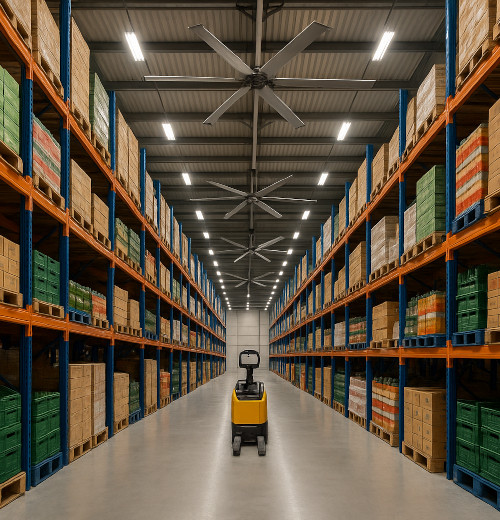

Les règles de base pour positionner ses brasseurs d’air
Espacement entre les appareils : Il est essentiel de respecter une distance suffisante entre les brasseurs afin d’éviter les interférences entre flux d’air.
Hauteur d’installation : La hauteur doit être adaptée pour garantir une diffusion efficace sans créer de gêne pour les occupants.
Couverture des zones à ventiler : Chaque brasseur doit être positionné de manière à couvrir une zone définie, sans laisser d’espaces morts.
Éviter les interférences : Les flux d’air ne doivent pas se contrarier entre eux, ce qui pourrait réduire l’efficacité globale.
Adaptation à l’usage : Un espace de stockage ne se traite pas comme un bureau ou une salle de réunion. Le calepinage doit être adapté à l’activité et à l’occupation du lieu.
Calepinage : les erreurs fréquentes à éviter
Certaines erreurs reviennent fréquemment lors de la conception ou de l’installation :
- Sous-dimensionner ou surdimensionner : Un nombre insuffisant de brasseurs entraîne une mauvaise couverture. À l’inverse, un excès n’apporte pas forcément de gains supplémentaires et augmente les coûts.
- Mauvais positionnement par rapport aux obstacles : Ignorer les éléments présents dans l’espace peut perturber fortement la circulation de l’air.
- Négliger la hauteur sous plafond : La hauteur influe directement sur la portée du flux et sur le choix du type de brasseur.
- Installer sans étude préalable : Une installation sans analyse du flux d’air conduit souvent à des performances limitées.
- Oublier l’évolution des espaces : Les bâtiments professionnels évoluent (réorganisation, nouveaux équipements). Le calepinage doit anticiper une certaine modularité.
Exemple de configuration type selon un bâtiment

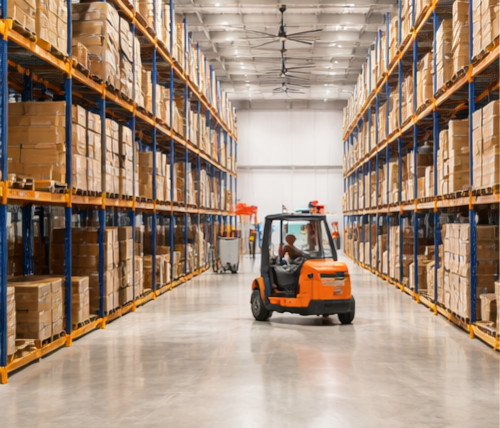

Exemple 1 : entrepôt logistique

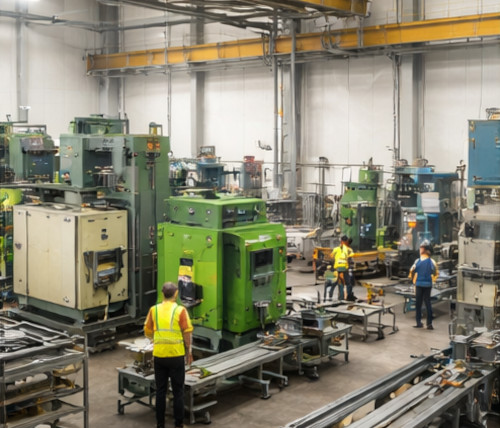

Exemple 2 : atelier industriel

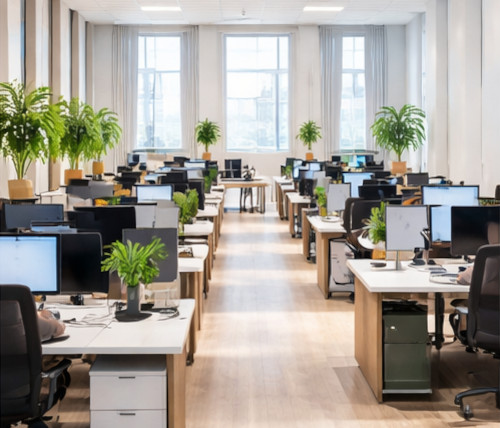

Exemple 3 : espace tertiaire
Dans chaque cas, le calepinage permet d’adapter la solution aux contraintes spécifiques du bâtiment.
En résumé :
Le calepinage est une étape essentielle dans la mise en place d’un système de brasseurs d’air performant. Il permet d’anticiper le comportement du flux d’air, d’optimiser le confort des occupants et de garantir une utilisation efficace de l’équipement.
Au-delà du choix du matériel, c’est bien la manière dont les brasseurs sont positionnés qui détermine la réussite du projet. Une réflexion en amont, basée sur les caractéristiques du bâtiment et son usage, est donc indispensable.
